阿牛巴流量計
也叫均速管流量計。當流體通過時，在迎流孔與背流孔間產生壓力差，配套相應的差壓變速器、流量顯示儀，就成為一套阿牛巴流量計。它在石油化工、冶金、電廠、電力、輕紡等行業的生產過程中廣泛使用，對氣體、液體、蒸汽、水、風量等流體進行流量測量。
產品特點
1、阿牛巴流量計對流體產生的阻力很少，最大不超過最大壓差值的20％;而且工藝管道的直徑越大,阻力損失越小。與孔板比較，一套阿紐巴流量計一年運行所節約的能量?jì)r(jià)值，相當于一套孔板流量計投資費用的幾倍至幾十倍之多。
2、阿牛巴流量計的測量精度高于孔板流量計（±0.2%）；而且穩定性和復現性良好。
3、阿牛巴流量計造價低，結果簡單，運行周期長，維修容易，尤其適宜大口徑管道的流量測量，比孔板拆裝的工作量少得多；當配備閘閥時還可不停車安裝和拆卸。
4、阿牛巴流量計正、負壓引出孔后的管道線安裝要求，與孔板流量計的安裝要求完全一樣。
技術參數
1、規格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；
2、測量準確度：±0.2%；重復性：±0.1%；
3、范圍度：體積流量：10：1；質量流量：8：1；
4、工作壓力：均速管無提出功能型：≤20MPa；均速管可提出型：≤10MPa；
5、流體溫度：≤450℃；
6、介質粘度：≤30CP（相當于重油）；
7、材質：
均速管、三閥組：各種牌號不銹鋼（任選）；
主體管、法蘭：不銹鋼或碳鋼（任選）；

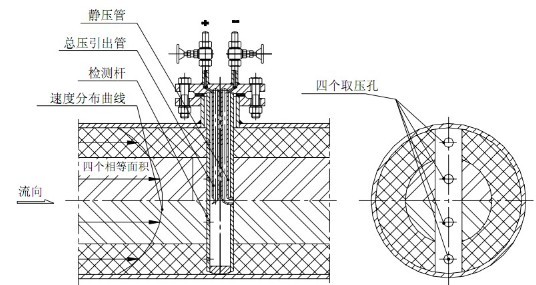

工作原理
當流體流過阿牛巴流量計探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。阿牛巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。阿牛巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。
青島奧博提供本產品全面的技術支持和售后服務！
