簡介
LWGY液體渦輪流量計吸取了國內外流量?jì)x表先進技術，具有結構簡單，輕巧，精度高，復現性好，反應靈敏，安裝使用維護方便的優點。適合于測量封閉管道中腐蝕性較小，且無纖維、顆粒等雜質的液體。若與具有特殊功能的的顯示儀表配套，還可以進行定量控制，是流量計量和節能的儀表。
適用介質
水,油,醇類等無纖維、無顆粒，腐蝕性小，無雜質的液體。
產品特點
1、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，是在貿易結算中選用的流量計；
2、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
3、輸出脈沖頻率信號，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3~4kHz），信號分辨力強；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、耐壓等級高 （最高可定制25Mpa）
8、壓力損失小，流通能力強
9、抗震動性能強
產品原理
渦輪流量傳感器結構(圖1)，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期性地改變磁電轉換器的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生與轉動頻率相同的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。
渦輪流量計的流量方程為：
qv = f / K (1)
qm = qvρ (2)
式中 qv, qm ……分別為體積流量，m3/s，質量流量，kg/s;
f ……流量信號輸出的頻率，HZ;
K ……流量計的儀表系數，P/m3。

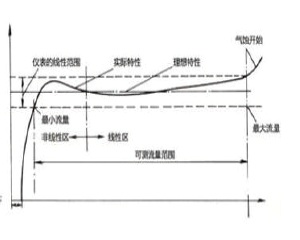

流量計的系數與流量（或管道雷諾數）的關系曲線（圖2），儀表系數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化，壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止氣蝕現象。結構相似的TUF特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。
溫馨提示：產品規格繁多，詳情請來電咨詢0532-84905713
