孔板流量計概述
ORBLGBL一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定?？装辶髁坑嬁蓽y量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
產品特點
測量不受流體密度，粘度，溫度，壓力，電導率變化的影響
測量管內無阻礙流動部件，無壓損，直管段要求較低
系列公稱通徑DN15~DN3000，傳感器襯里和電極材料有多種選擇
轉換器采用新穎勵磁方式，功耗低，零點穩定，精確度高，流量范圍可達1500:1
轉換器與傳感器組成一體型或分離型
轉換器采用16位高性能微處理器，2*16LCD顯示，參數設定方便，編程可靠
選擇孔板流量計所需要的參數
1、管道的口徑（管徑*壁厚）
2、孔板流量計測量的介質
3、被測介質的工作溫度
4、被測介質的工作壓力（最大壓力、最小壓力、正常壓力）
5、被測介質的工作流量（最大流量、最小流量、正常流量）
孔板流量計適用范圍
1.公稱直徑： 20 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級

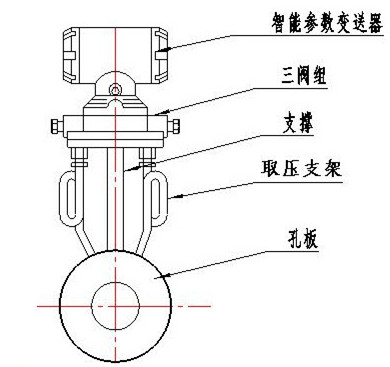

測量蒸汽時，孔板流量計除了配孔板，差壓變送器，三閥組之外，還需要配備針型閥，冷凝管等配件。此外，安裝時一定注意取壓口朝下，即：差壓變送器方向朝下。安裝示意圖如圖所示。如現場還有什么不明白之處，可以與公司技術部聯系。
溫馨提示：產品規格繁多，詳情請來電咨詢0532-84905713
