適用介質：
過熱蒸汽、飽和蒸汽、壓縮空氣、水和酸堿類液體。
產品介紹：
高溫型渦街流量計是我公司自主開發研制的新產品，廣泛應用于各行業的蒸汽、氣體和液體流量的計算。本傳感器由于檢測體外置不直接接觸高溫介質，使檢測體壽命大大延長，其壽命理論計算值為 10 年，從根本上解決了渦街流量計受被測介質溫度制約的問題，即便是流量檢測體因其他問題而引起質量下降或者損壞，更換檢測體時不影響管路介質的正常工作與運行，從而方便用戶的使用。 本傳感器生產過程嚴格執行行業標準（JB/T9249—1999）和國家計量檢定規程（JJG198—94），為當前的工業計量、能源管理和工程設計提供了一種新型流量計量產品。
產品特點：
1 、最小流量值低、流量范圍大；
2 、結構簡單，無運動磨損部件；
3 、測量精度高，阻力損失??；
4 、安裝方便，維修簡易；
5 、完整的傳感器通徑，具有 10mm ～ 500mm 的 20 種不同通徑的傳感器；
6、可遠距離傳輸流量信號，與計算機聯網，實現集中管理。
獨具特點：
拓寬了被測介質的溫度范圍； 常溫流體工況下可不斷流在線維修
原理介紹：

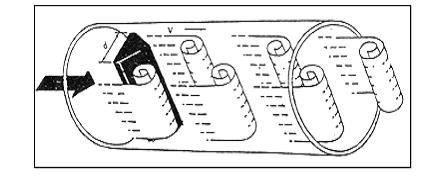

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。 圖(一) 旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡門渦街原理，有如下關系式:
f=StV/d
式中： f－發生體一側產生的卡門旋渦頻率 St－斯特羅哈爾數（無量綱數） V－流體的平均流速 d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數是無因次未知數。

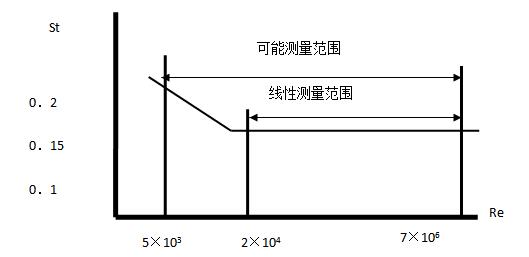

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。 圖（二） 在曲線表中St＝0.17的平直部分，旋渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式
K＝N/Q（1/m3）
式中： K＝儀表常數（1/m3）。 N＝脈沖個數 Q＝體積流量（m3）
技術指標：
1 、確度等級： 液體 1.0 級、氣體 1.5 級（標準流量范圍內）；
2 、公稱壓力： ① 通徑 ≥ DN200mm 2.5MPa ； ② 通徑 ≤ DN150mm 4.0MPa ； ③ 6.3 MPa ～ 25 MPa （協議定貨）；
3 、被測介質溫度： 40 ℃～ 200 ℃， 280 ℃， 350 ℃；
4 、壓力損失： 阻力系數 Cd ≤ 2.4 ；
5 、重復性誤差 % ： ≤ 1/3 準確度等級值；
6 、流量范圍： 8 ： 1 ～ 40 ： 1
7 、供電電源： 12 ～ 24VDC ；36V鋰電池；
8 、輸出信號：電壓脈沖：低電平≤0.5V，高電平≥5V 標準信號：電壓信號：0~5V，1~5V 電流信號:0~10mA,4~20mA
9、使用環境條件：溫度-40~55℃：相對濕度5~90 %
溫馨提示：產品規格繁多，詳情請來電咨詢0532-84905713
